Вышка-тура — это сборно-разборная металлическая конструкция башенного типа на колёсах для работ на высоте. Её не нужно привязывать к стене: устойчивость обеспечивает широкий базовый блок со стабилизаторами, а передвигается она по площадке без разборки. Именно поэтому её одинаково часто берут и для внутренней отделки, и для фасадных работ, и для монтажа на объекте.

В этом обзоре разберём, как устроена вышка-тура, какие бывают виды и размеры, чем она отличается от строительных лесов и как собрать её без ошибок. Сравним ключевые параметры выбора и дадим практические ориентиры — без поштучных карточек моделей.

Ниже — короткий разбор базовых терминов и сжатая суть статьи: с ними проще читать разделы про устройство, виды и размеры вышек-тур.

Что такое вышка-тура и где её применяют

Вышка-тура — это модульная башня, которую собирают из секций и надстраивают до нужной отметки. В отличие от строительных лесов она не крепится к зданию, стоит на собственных колёсах и легко перекатывается по ровной площадке. Работник поднимается по встроенным лестницам прямо внутри конструкции — наверх, через люк в настиле.

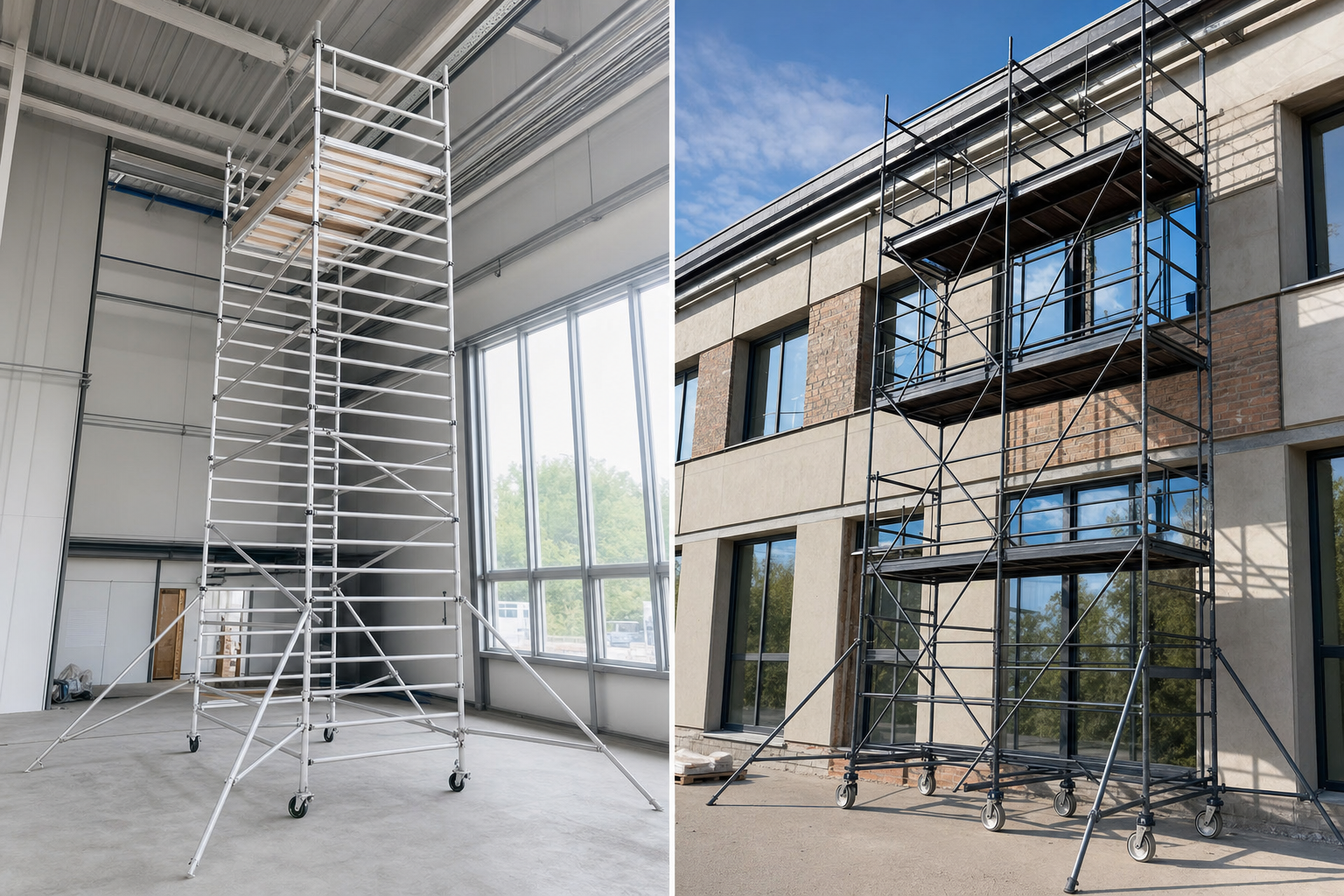

Применяют её везде, где нужен доступ к верхней части стены, потолка или фасада на ограниченном участке:

• Внутренняя отделка. Побелка, покраска, штукатурка и монтаж потолков в помещениях с высотой 3–8 м.

• Фасадные работы. Ремонт швов, утепление и облицовка локальных зон без установки сплошных лесов.

• Монтаж и обслуживание. Вентиляция, электрика, промышленное оборудование, лампы и воздуховоды.

• Склад и производство. Работы в цеху или на складе, где стационарные конструкции мешали бы транспорту.

Ключевое преимущество — мобильность: одна башня закрывает сразу несколько точек на объекте, тогда как леса под каждую из них пришлось бы переставлять заново.

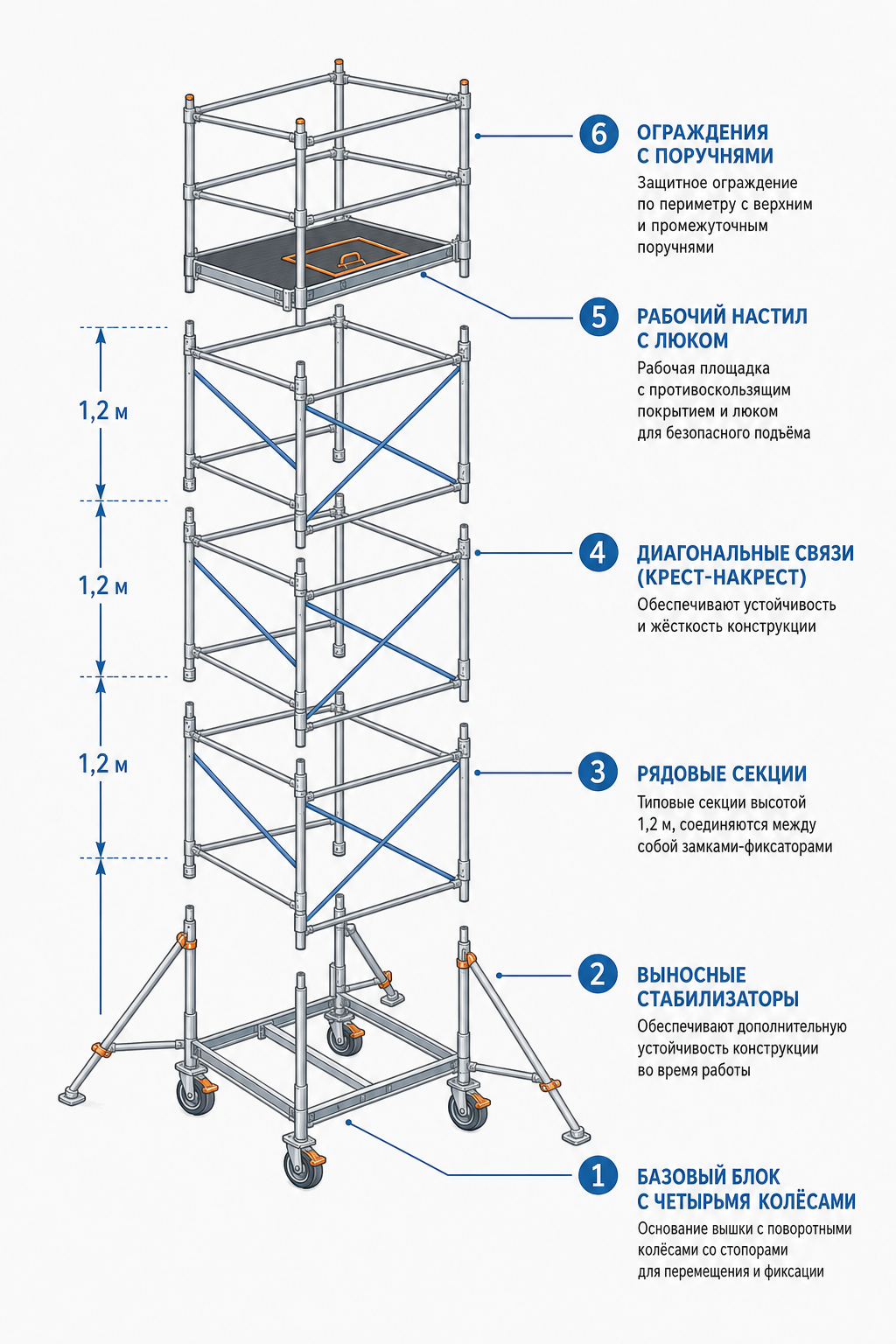

Устройство вышки-туры: основные элементы

Конструкция вышки-туры серии ПСРВ — это набор типовых модулей. Понимание того, из чего она собрана, помогает правильно подобрать комплект и не забыть критичный элемент.

Базовый блок и колёсные опоры

Базовый блок — нижняя часть с четырьмя колёсами, каждое из которых имеет тормоз или фиксатор. Опоры снимаются или остаются в зависимости от условий: на неровном полу вместо колёс ставят домкраты или пяты. Именно базовый блок задаёт максимальную устойчивость при минимальной высоте подъёма.

Рядовые секции, стяжки и гантели

Рядовые секции — лестничные модули высотой 1,2 м, из которых набирают нужную отметку. Соединяются они стяжками и гантелями — короткими горизонтальными связями между стойками соседних секций. Стандартный шаг — 1,2 м, поэтому высота настила обычно кратна этому размеру.

Настил с люком и ограждения

Рабочий настил бывает глухим или с люком: через люк работник поднимается по внутренней лестнице. По периметру площадки ставят ограждения с бортом и поручнями — по нормам охраны труда они обязательны при высоте более 1,3 м.

Диагональные связи и стабилизаторы

Диагональные связи добавляют жёсткости и не дают конструкции складываться под нагрузкой. Стабилизаторы — выносные опоры, расширяющие опорный контур; при высоте более 4–5 м они обязательны либо вышку крепят к стене.

Виды вышек-тур по конструкции

Каталог вышек-тур удобно делить по конструкции и материалу — от этого зависят вес, мобильность и цена. Ниже — основные типы без разбора отдельных моделей.

Серии ПСРВ и аналоги

Самый распространённый стандарт на рынке — серия ПСРВ: цифра в названии указывает на максимальную высоту — 7,5 м у модели ПСРВ 7,5 и 22 м у ПСРВ 22, а нормативная нагрузка на настил составляет 250 кг. Аналоги от разных поставщиков близки по геометрии и грузоподъёмности, но перед покупкой стоит сверить комплектность и ТУ по паспорту изделия.

Размеры и высота вышек-тур

Три параметра определяют, подойдёт ли вышка под задачу: высота, размер площадки и грузоподъёмность. Разбираем каждый и сводим типовые значения в таблицу.

Максимальная и рабочая высота настила

Высота настила — расстояние от пола до площадки. Рабочая высота — выше: она считается от пола до вытянутой руки стоящего на настиле человека, то есть примерно на 1,2–1,5 м больше. Типовой ряд высот настила — от 3 до 14 м, реальный максимум ограничен паспортом конкретной модели.

Размеры рабочей площадки

Для работы в помещении хватает настила 0,7×1,6 м на одного человека. Для фасадов и монтажа берут площадку от 1,0×2,0 до 2,0×2,0 м — на ней размещаются 2–3 человека вместе с инструментом и материалами.

Грузоподъёмность и число работников

Нормативная нагрузка типовых моделей — 250 кг. От неё зависит, сколько людей и материалов допустимо размещать на площадке. Превышать паспортное значение нельзя ни при каких обстоятельствах.

Шаг секции и число настилов

Стандартный шаг секции — 1,2 м, поэтому высота настила обычно кратна этому размеру. В высоких конфигурациях делают несколько промежуточных настилов: работник поднимается по ним ступенями, а не по одной длинной лестнице.

Типовые параметры по категориям:

Ориентируйтесь на паспорт изделия: значения в таблице — типовые для вышек серии ПСРВ, а конкретные пределы высоты и нагрузки всегда указаны в документации модели. Максимальная высота вышек ПСРВ — 7,5 м у модели ПСРВ 7,5 и 22 м у ПСРВ 22.

Вышка-тура или строительные леса: что выбрать

Это два разных инструмента для разных задач, и путать их не стоит.

• Строительные леса — стационарная конструкция, которая крепится к стене и закрывает большую площадь. Их ставят один раз под длительные работы: штукатурка всего фасада, облицовка, ремонт кровли.

• Вышка-тура — мобильная башня для локальных работ. Не требует крепления к зданию, перекатывается по площадке и собирается одним человеком за 15–30 минут.

• Когда леса — если нужен непрерывный фронт работ по большой высоте и площади на одном месте.

• Когда вышка — если точек много, а участок каждой небольшой: отделка, монтаж, ремонт отдельных зон фасада.

Проще говоря: леса — про объём, вышка-тура — про мобильность и точечный доступ.

Как собрать вышку-туру: пошагово и требования безопасности

Порядок сборки секций

Сборка идёт снизу вверх, без болтов и специнструмента:

1. Выставьте базовый блок на ровном твёрдом основании и зафиксируйте колёса тормозами.

2. Установите первую рядовую секцию, соедините её стяжками и гантелями.

3. Надстраивайте секции одну за другой, контролируя вертикальность, пока не выйдете на нужную высоту.

4. Уложите настил с люком и установите ограждения.

5. Поставьте диагональные связи и, если нужно, выносные стабилизаторы.

Когда обязательны стабилизаторы и ограждения

Выносные стабилизаторы обязательны при высоте конструкции более 4–5 м — точный порог смотрите в паспорте и инструкции модели. Если поставить их нельзя, конструкцию крепят к стене. Ограждения площадки требуются по нормам охраны труда при высоте более 1,3 м.

Перемещение собранной вышки

Перед перемещением уберите с настила инструмент и материалы, снимите или отведите стабилизаторы и катите башню только по ровной твёрдой поверхности. Если уклон, порог или люк на пути — конструкцию разбирают и собирают на новом месте: перекатывать высокую вышку через препятствия опасно.

Как выбрать вышку-туру под задачу

Выбор сводится к четырём вопросам — ответьте на них по порядку.

• Куда поднимаемся. Определите нужную высоту настила и сверьте её с диапазоном модели и паспортом.

• Чем работаем. Под инструмент и материалы подберите размер площадки и проверьте суммарный вес против грузоподъёмности.

• Сколько людей. Один человек — настил 0,7×1,6 м; два-три — площадка от 1,0×2,0 до 2,0×2,0 м.

• Где работаем. Внутри помещения важны габариты в плане и вес, на фасаде — стабилизаторы и устойчивость к ветру.

Если пример выше похож на вашу задачу, дальше — короткий кейс из практики: как выбор вышки решается на конкретном объекте.

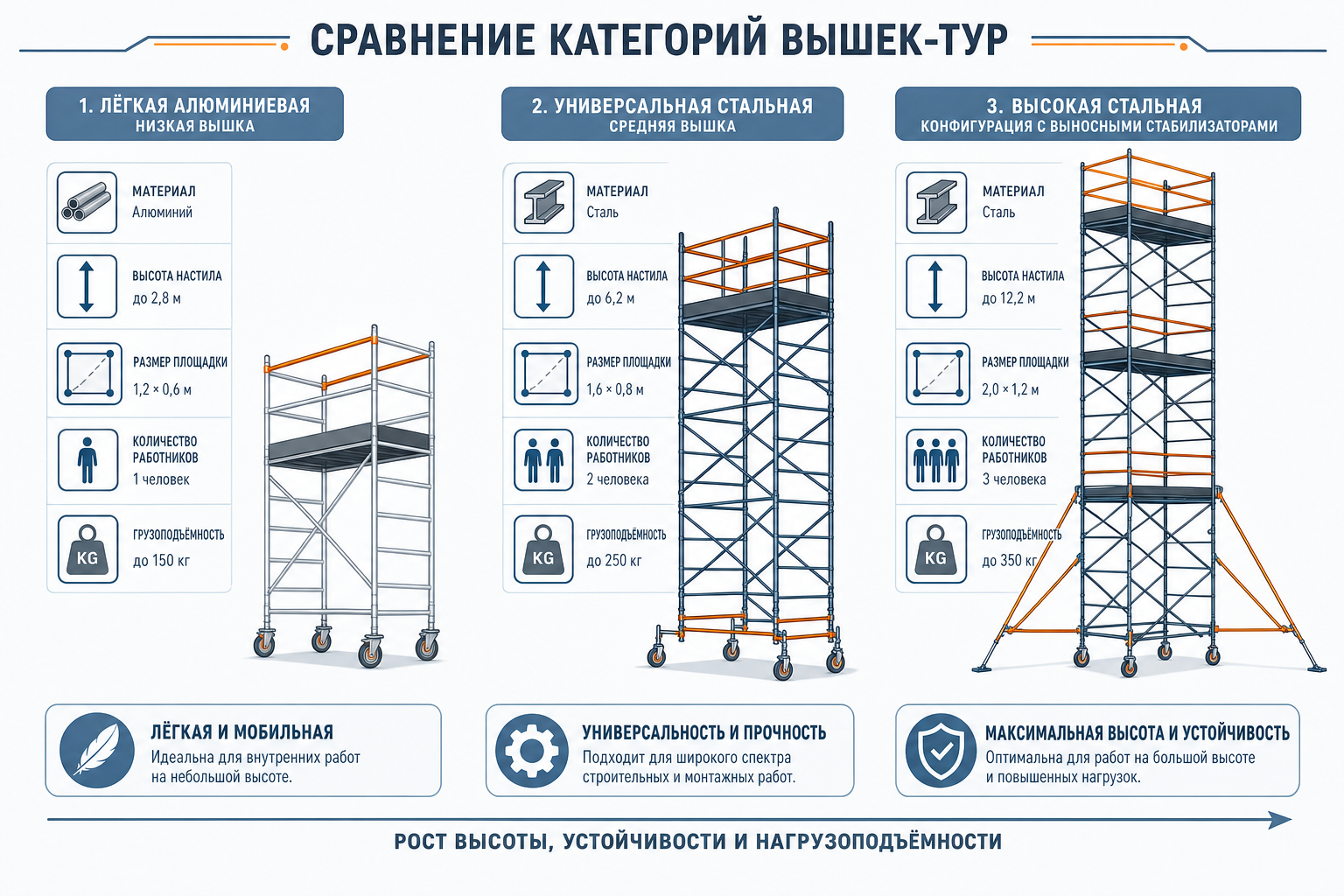

Сравнение сегментов вышек-тур

Каталог удобно разделить на три сегмента по назначению. Понимание разницы помогает сразу отсечь неподходящие варианты.

• Компактные ПСРВ 7,5. Мобильные, удобны для внутренней отделки и монтажа на высоте до 7,5 м одним человеком.

• Универсальные стальные серии ПСРВ. Компромисс по цене и прочности, типовой выбор для фасадов и строительных работ.

• Высокие конфигурации ПСРВ 22. Для фасадных и монтажных работ на больших отметках до 22 м, требуют увеличенного опорного контура.

Чек-лист перед выбором и сборкой

• Высота настила определена. Она сверена с диапазоном модели и паспортом изделия.

• Рабочая высота посчитана. Учтён запас 1,2–1,5 м до вытянутой руки.

• Размер площадки под число людей. Подобрана под 1–3 работников и инструмент.

• Нагрузка не превышает паспорт. Суммарный вес людей и материалов — в пределах нормы.

• Стабилизаторы предусмотрены. Для высоты более 4–5 м они есть в комплекте или есть крепление к стене.

• Ограждения на месте. Площадка защищена бортом и поручнями при высоте более 1,3 м.

• Основание ровное и твёрдое. Колёса или пяты выставлены, тормоза зафиксированы.

• Комплектность сверена. Секции, связи, настил и стабилизаторы проверены по паспорту.

Итоги: что запомнить перед выбором вышки-туры

Вышка-тура — это мобильная башня на колёсах для локальных работ на высоте, которую не нужно крепить к стене. При выборе смотрите на высоту настила, размер площадки и грузоподъёмность, а порог 4–5 м держите в голове как границу, за которой обязательны стабилизаторы.

Собирается она из модульных секций с шагом 1,2 м без болтов, поэтому подходит и для внутренней отделки, и для фасада. Главное — сверяться с паспортом модели и соблюдать требования безопасности при работах на высоте.
